Konfigurasi Vlan 2 Switch

RBJ	Tittle	Konfigurasi Vlan 2 Switch
	Issue Date	Minggu, 30 Oktober 2016
	Prepare by	Inge Wina Checathia
	Teacher	Suyatno, s.kom
	SMK AL-BAHRI KOTA BEKASI

Assalamualaikum wr.wb

Hai TEMAN kali ini saya akan memposting cara konfigurasi Vlan 2 switch. Sebelumnya kan saya udah posting Vlan 1 switch nya ya sebenarnya caranya sama saja bedanya ini ada 2 switch yang dihubungkan. Penasaran gak gimana caranya? Yuk mari saya langsung kasih tahu caranya.

     1.       Langkah pertama buat topologinya terlebih dahulu

     2.       Setting IP Address pada PC Vlan 10. Ingat IP Address pada setiap PC harus berbeda ya Teman. Contoh: “10.10.10.2” “10.10.10.3”

     3.       Setting IP Address pada PC Vlan 20. Ingat IP Address pada setiap PC harus berbeda ya Teman. Contoh: “20.20.20.2” “20.20.20.3”

     4.       Sekarang kita mulai dari konfigurasi pada switch ke-1 dulu ya teman. Buat nama Vlan sesuai yang kalian inginkan.

Switch>en

Switch#vlan database

Switch(vlan)#vlan 10 name INGE

Switch(vlan)#vlan 20 name WINA

Switch(vlan)#exit

     5.       Setelah itu konfigurasi switch agar dapat terhubung

Switch#conf t

Switch(config)#int fa0/1

Switch(config-if)#switchport access vlan 10

Switch(config-if)#int fa0/2

Switch(config-if)#switchport access vlan 10

Switch(config-if)#int fa0/3

Switch(config-if)#switchport access vlan 20

Switch(config-if)#int fa0/4

Switch(config-if)#switchport access vlan 20

Switch(config-if)#int fa0/5

Switch(config-if)#switchport mode trunk

“LAKUKAN HAL YANG SAMA PADA VLAN YANG KE-2”

      6.       Ping nya kesesama vlan karena tidak memakai router jadi tidak bisa di ping berbeda vlan. Disini saya cek menggunakan PC vlan 20. Seperti gambar dibawah ini.

Apabila ada kesalahan yang disengaja maupun tidak disengaja mohon dimaafkan. Cukup sekian dan terima kasih. Wassalamualaikum wr.wb

Konfigurasi Vlan 1 Switch

RBJ	Tittle	Konfigurasi  Vlan 1 Switch
	Name	Inge wina checathia
	Class	XI TKJ 3
	Teacher	Suyatno , S.Kom
	Day date	Sabtu, 29 Oktober 2016

Assalamualaikum wr.wb

Disini saya akan memberikan postingan tentang cara konfigurasi VLAN 1 Switch. Kalian sudah tahu atau belum?kalau belum langsung saja saya kasih tahu caranya seperti yang ada dibawah ini.

1.        Langkah pertama buat topologinya terlebih dahulu

     2.       Setting IP Address PC0 caranya : klik PC0 lalu pilih Dekstop dan klik IP Configuration   isi IP address : 10.10.10.2 dan klik subnet mask (muncul secara otomatis)

3.       Setting IP Address PC1 caranya : klik PC1 lalu pilih Dekstop dan klik IP Configuration isi IP address : 10.10.10.3 dan klik subnet mask (muncul secara otomatis)

4.       Setting IP Address PC2 caranya : klik PC2 lalu pilih Dekstop dan klik IP Configuration isi IP address : 20.20.20.2 dan klik subnet mask (muncul secara otomatis)



      5.       Setting IP Address PC3 caranya : klik PC3 lalu pilih Dekstop dan klik IP Configuration isi IP address : 20.20.20.3 dan klik subnet mask (muncul secara otomatis)

 6.       Sekarang kita mulai konfigurasi di Switch nya. Buat nama Vlan sesuai yang kamu suka

Switch>en

Switch#vlan database

Switch(vlan)#vlan 10 name AKU

Switch(vlan)#vlan 20 name KAMU

 7.       Setelah konfigurasi di Switch nya selesai, sekarang cara agar konfigurasi VLAN dapat terhubung

Switch#conf t

Switch (config) #int fa0/1

Switch (config-if) #switchport access vlan 10

Switch (config-if) #int fa0/2

Switch (config-if) #switchport access vlan 10

Switch (config-if) #int fa0/3

Switch (config-if) #switchport access vlan 20

Switch (config-if) #int fa0/4

Switch (config-if) #switchport access vlan 20

8.       Untuk mengecek nama Vlan yang tadi kita buat menggunakan perintah “do sh vlan brief"



 9.       Setelah itu cek dengan cara ping. Karena disini kita hanya menggunakan switch jadi saat di ping harus ke Vlan yang sama. Di sini saya akan Ping ke 10.10.10.3 apabila Vlan sudah terhubung maka akan muncul tulisan “Reply from”

Bila ada kesalahan mohon dimaafkan. Semoga bermanfaat cukup sekian terimaksih

wassalamualaikum wr.wb



Router On Sitck

RBJ	PENYUSUN	Inge Wina Checathia
	KELAS	XI TKJ 3
	HARI, TANGGAL	Selasa, 25 Oktober 2016
	PEMBIMBING	Suyatno, S.kom
	TITTLE	Router on Stick

Router On Stick

Assalamualaikum wr.wb saya membuat blog ini bertujuan untuk mengumpulkan tugas sekaligus untuk menyebarkan cara Router on stick. Router on stick itu bagaimana sih? Mari kita simak cara konfigurasi Router on stick.

1.       Pertama-tama buat topologinya terlebih dahulu. Topologinya bebas mau bagaimanapun tetapi saya menggunakan topologi yang seperti ini.

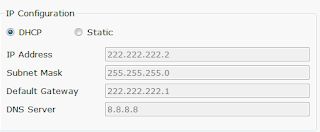

2.       Ip Address tidak perlu diisi Teman pindahkan saja titik yang ada di Static jadi di DHCP

3.       Sekarang kita mulai dari Switch dan beri nama Vlan 10,20, dan 30 dengan nama yang berbeda

         4 .       Memberikan Access ke port interface dan untuk “interface fastEthernet0/10” harus di-Mode Trunk

5.       Setelah selesai di switch kita pindah ke konfigurasi  di Router

6.       Membuat ip pool pada Vlan

7.       Cek di IP Client/PC jika IP sudah terlihat kemudian cek di Commad PC

Selamat mencoba dan semoga bermanfaat
